Проект строительства цеха из сборных стальных конструкций в Алматы, Казахстан.
Этот цех, построенный из сборных стальных конструкций и расположенный в Алматы, Казахстан, предназначен для промышленного производства, эксплуатации оборудования, внутренней логистики, хранения и офисных нужд.
В отличие от простого складского здания, этот проект требовал практичного решения для промышленного цеха, которое могло бы обеспечить большую внутреннюю рабочую площадь, стабильную конструкцию в местных климатических условиях, более быстрый темп строительства и лучшую долгосрочную адаптацию к изменениям планировки производства.
Для удовлетворения этих требований мы использовали сборную стальную каркасную систему с оптимизированной сеткой колонн, утепленными кровельными и стеновыми панелями, контролируемым водоотводом с крыши и согласованной планировкой цеха и офиса. Проект помог заказчику улучшить использование пространства, снизить сложность строительства на площадке и создать более гибкое промышленное сооружение для будущей эксплуатации.
| Элемент | Технические данные |
|---|---|
| Название проекта | Проект цеха сборных стальных конструкций в Алматы |
| Страна | Казахстан |
| Расположение | Алматы, Казахстан |
| Тип проекта | Производственный цех/здание для промышленных работ с использованием стальных конструкций |
| Основное приложение | Промышленное производство, эксплуатация оборудования, хранение, внутренняя логистика и офисная поддержка. |
| Структурная система | Многопролетный портальный стальной каркас + частичный стальной каркас для офисных помещений |
| Длина здания | Примерно 186 м |
| Ширина здания | Примерно 82 м |
| Общая площадь здания | Приблизительно 15 000–16 500 м² |
| Главный несущий пролет | 2 пролета × 36 м + вспомогательный боковой пролет |
| Межколоночный интервал | Модульная сетка 8 м / 9 м |
| Высота карниза | Примерно 10,5 м |
| Ридж-Хайт | Примерно 14,0 м |
| Офисное/вспомогательное помещение | Частичная двухэтажная функциональная зона |
| Потребление стали | Приблизительно 58–72 кг/м² |
| Основной сорт стали | Конструкционная сталь, эквивалентная Q355D / S355J2 |
| Вторичный сорт стали | сталь Q235 / эквивалентная сталь S235 |
| Система прогонов | Оцинкованные сеченные прогоны С/Z-образного профиля |
| Способ подключения | Сварка в цеху + сборка болтами на месте |
| Класс болтов | Высокопрочные болты 10.9S / Обычные болты 8.8 |
| Кровельная и стеновая система | Изолированные сэндвич-панели с световым люком и вентиляционными зонами. |
| Обработка поверхности | Дробеструйная обработка Sa 2.5 + система антикоррозионного покрытия |
| Целевая среда | Промышленная среда холодного сезона / Высокая износостойкость C3 |
| Период изготовления | Примерно 42 дня |
| Доставка материалов на объект | Примерно через 22–28 дней после отправки партии. |
| Период монтажа стальных конструкций на площадке | Примерно 68 дней |
| Завершение проекта | 2023 |
Главной задачей проектирования было создание ориентированного на производство сталелитейного цеха с большой внутренней рабочей зоной и эффективной конструктивной логикой.
В цехе была применена многопролетная портальная стальная каркасная система. Это решение обеспечило широкое производственное пространство для размещения оборудования, перемещения материалов, хранения и внутренней логистики. Модульная колонная сетка также помогла уменьшить функциональные ограничения внутри здания и улучшила возможности адаптации производственной линии в будущем.
Поскольку проект расположен в Алматы, при разработке конструктивного решения были учтены снеговая нагрузка, ветровая нагрузка, сейсмические требования, условия эксплуатации при низких температурах, водоотвод с крыши и долгосрочная эксплуатационная надежность ограждающих конструкций здания. Схема стального каркаса, система крепления крыши, расстояние между прогонами и детали соединений были скоординированы для обеспечения как структурной безопасности, так и эффективности монтажа.
Проект был разработан с учетом норм Еврокода Казахстана и местных инженерных требований. Основные проектные решения включали:
В Казахстане действуют стандарты SP RK EN, основанные на Еврокоде, включая SP RK EN 1993-1-1:2005/2011 для стальных зданий, SP RK EN 1991-1-3:2004/2011 для снеговых нагрузок и SP RK EN 1991-1-4:2005/2011 для ветровых нагрузок. В области сейсмического проектирования Казахстан использует SP RK EN 1998-1:2004/2012 и местные требования сейсмического региона, такие как SP RK 2.03-30-2017, которые особенно актуальны для проектов в районе Алматы.
Для окончательного выполнения работ снеговая и ветровая нагрузки, сейсмические параметры, допущения относительно фундамента и требования к противопожарной защите должны быть подтверждены местным инженером-проектировщиком в соответствии с утвержденной проектной документацией Казахстана.
Основная несущая конструкция, используемая Конструкционная сталь, эквивалентная Q355D / S355J2 для стальных колонн, балок крыши, основных стропил, элементов жесткости и основных соединительных элементов. Выбор «эквивалент D/J2» был использован для обеспечения лучшей низкотемпературной вязкости, необходимой для эксплуатации в условиях холодного сезона в Казахстане.
Вспомогательные элементы, такие как прогоны, балки, элементы каркаса стен, небольшие опоры для навеса, вспомогательные распорки и внутренние несущие конструкции, используются в сталь Q235 / эквивалентная сталь S235 в зависимости от уровня нагрузки и места установки.
В объем работ по изготовлению входили:
Поскольку проект имел вытянутую прямоугольную планировку и повторяющиеся модули каркаса, важна была согласованность изготовления. Точность отверстий для болтов, положение опор прогонов, выравнивание соединений стропил и прямолинейность каркаса контролировались для уменьшения суммарных отклонений на строительной площадке во время монтажа.
Процесс сварки контролировался в соответствии с утвержденными процедурами WPS и PQR. Основные сварочные работы выполнялись в цехе по изготовлению металлоконструкций, чтобы сократить объем сварочных работ на объекте и повысить стабильность качества.
К основным методам сварки относились:
Контроль качества был сосредоточен на внешнем виде сварного шва, его размерах, прямолинейности элементов, соосности отверстий для болтов, точности соединительной пластины, положении основания колонны, прогибе стропил и повторяемости каркаса.
Для такого типа промышленных цехов точность выполнения повторяющихся соединений является ключевым фактором контроля. Даже небольшое отклонение в отверстиях для болтов, опорах прогонов или выравнивании рамы может привести к задержке монтажа на многих повторяющихся участках.
Стальные элементы были защищены антикоррозионным покрытием, подходящим для использования в промышленных цехах и с учетом сезонных колебаний температуры в Казахстане.
Система покрытия включала в себя:
| Процесс | Технические требования |
|---|---|
| Подготовка поверхности | Взрывное воздействие на Sa 2.5 |
| Ссылка на поверхность | ISO 8501-1 |
| Грунтовка | Эпоксидная грунтовка с высоким содержанием цинка, приблизительно 60–75 мкм. |
| Промежуточный слой шерсти | Промежуточное эпоксидное покрытие, приблизительно 80–100 мкм. |
| Верхнее покрытие | Полиуретановое финишное покрытие, приблизительно 50–60 мкм. |
| Общая толщина сухой пленки | Приблизительно 200–235 мкм |
| Целевая среда | C3 — высокопрочная промышленная среда |
| Зона особого контроля | Край крыши, переходы между стеновыми конструкциями, открытые стальные элементы и зоны навесов у входа. |
Для открытых стальных элементов, деталей кромки крыши, переходов между стеновыми рамами и зон открывания дверей качество покрытия и толщина сухой пленки контролировались более строго, чтобы снизить нагрузку на техническое обслуживание в будущем.
В проекте для улучшения характеристик ограждающих конструкций здания использовались утепленные сэндвич-панели для крыши и стен. Это было важно для климатических условий Казахстана с их сезонными изменениями, где ограждающие конструкции должны обеспечивать теплоизоляцию, комфорт внутри помещений, контроль конденсации и длительную эксплуатацию.
Конструкция кровли была скоординирована вокруг следующих элементов:
Большая площадь крыши требовала тщательного планирования дренажа и расположения панелей. Правильный уклон крыши, расположение водостоков и детализация нахлеста панелей помогли снизить риск протечек и улучшить эксплуатационные характеристики здания в долгосрочной перспективе.
В процессе детализации основное внимание уделялось технологичности строительства, точности повторяемости каркаса, координации кровельных систем и последовательности монтажа.
Ключевые контрольные точки детализации включали:
Цель заключалась в том, чтобы устранить потенциальные конфликты на площадке до начала изготовления. Для зарубежных промышленных проектов точность детализации напрямую влияет на скорость монтажа, трудозатраты на площадке и график строительства, установленный заказчиком.
На начальном этапе взаимодействия клиент сосредоточился на нескольких ключевых требованиях:
Исходя из этих требований, наша команда оптимизировала расположение пролетов, сетку колонн, кровельную систему, компоновку стеновых панелей, положение световых люков, антикоррозионные характеристики и последовательность поставок.
Перед началом изготовления заказчик ознакомился с чертежами общего расположения, схемы расположения анкерных болтов, чертежами основного каркаса, схемой расположения кровельных и стеновых панелей, логикой маркировки компонентов и последовательностью монтажа. Стальные элементы были упакованы и доставлены непосредственно на место установки для обеспечения более плавного монтажа на строительной площадке.
Заказчику требовался гибкий производственный цех с достаточным пространством для оборудования и внутренней логистики. Для увеличения полезной площади и уменьшения ненужных внутренних препятствий была использована многопролетная портальная стальная каркасная система.
В проекте учитывались снеговая нагрузка, условия эксплуатации при низких температурах, водоотвод с крыши, теплоизоляция панелей и долговечность покрытия. Это помогло улучшить эксплуатационные характеристики здания в условиях сезонного климата Казахстана.
Поскольку Алматы расположен в сейсмически активном регионе, проектирование конструкции, системы крепления, соединений и путей передачи нагрузки требовало тщательной координации в рамках местных проектных норм.
Длинная планировка здания включала множество повторяющихся конструктивных пролетов. Для минимизации проблем, связанных с монтажом, контролировались допуски при изготовлении, точность отверстий для болтов и маркировка компонентов.
Система кровельных и стеновых панелей была согласована с прогонами, балками, световыми люками, проемами и водоотводными элементами для повышения эффективности монтажа ограждающих конструкций и снижения риска протечек.

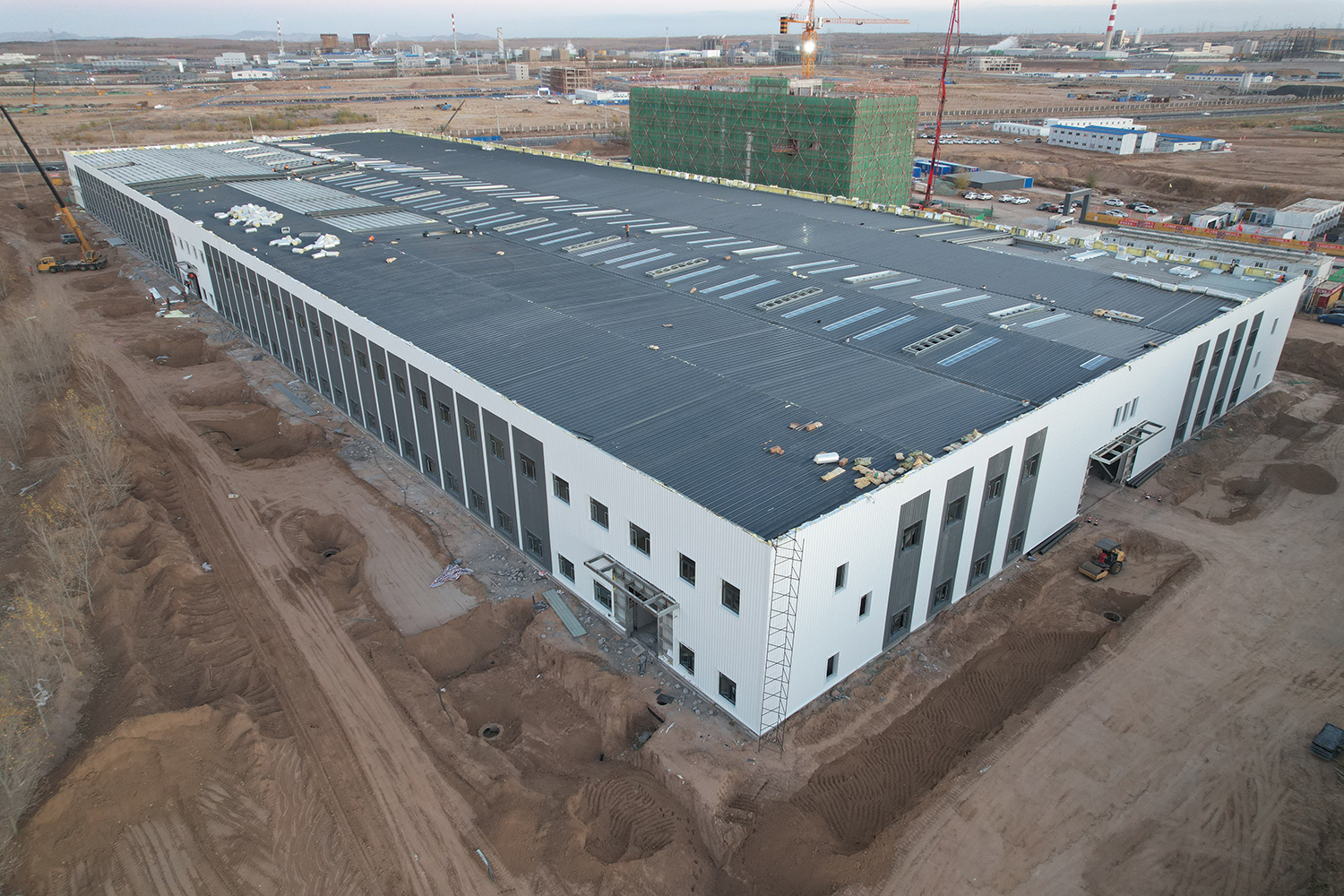

Завершенный цех представляет собой долговечное, эффективное и гибкое производственное пространство в Алматы, Казахстан.
Благодаря оптимизированной конструкции стального каркаса, сборным конструкциям, планировке теплоизоляционных ограждающих конструкций, контролируемой антикоррозионной обработке и четкой координации монтажа, в проекте был достигнут практический баланс между скоростью строительства, использованием пространства, климатической адаптивностью и долгосрочной эксплуатационной гибкостью.
Этот проект демонстрирует, как сборные стальные конструкции цехов могут поддерживать промышленное производство, эксплуатацию оборудования, хранение, офисные функции и расширяемую производственную планировку на рынках Центральной Азии.
